液壓泵/馬達測試臺
- 分類：液壓泵/馬達測試系統
- 作者：
- 來源：
- 發布時間：2022-01-26 10:21
- 訪問量：
【概要描述】液壓泵/馬達測試臺，可同時滿足2臺馬達做可 靠性實驗，泵馬達轉速能實現無極調速；測試平臺整體具備功能齊全、自動化程度高、操作簡單、測試與控制精度高、維護方便等特點。
液壓泵/馬達測試臺
【概要描述】液壓泵/馬達測試臺，可同時滿足2臺馬達做可 靠性實驗，泵馬達轉速能實現無極調速；測試平臺整體具備功能齊全、自動化程度高、操作簡單、測試與控制精度高、維護方便等特點。
- 分類：液壓泵/馬達測試系統
- 作者：
- 來源：
- 發布時間：2022-01-26 10:21
- 訪問量：
產品描述：
液壓泵/馬達測試臺，可同時滿足2臺馬達做可 靠性實驗，泵馬達轉速能實現無極調速；測試平臺整體具備功能齊全、自動化程度高、操作簡單、測試與控制精度高、維護方便等特點。
功能：

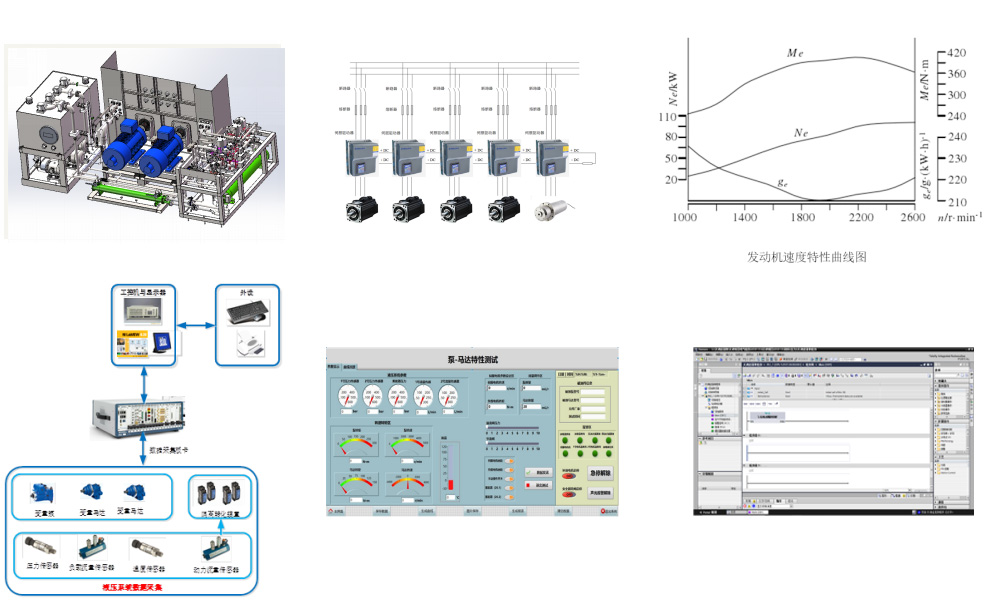

試驗平臺可實現工程機械發動機特性模擬、液壓泵/馬達元件性能測試、泵控馬達系統測試及控制、載荷譜模擬功能研究等。 例如發動機速度特性：伺服電機處于轉速給定模式，模擬發動機燃料供給調節機構(油量調節齒條、拉桿或節氣門開度)的位置不變工況，得到發動機功率、轉矩、油耗等性能指標隨轉速而變化的關系。所模擬速度特性具體包括外特性和部分速度特性兩方面，特性曲線如圖所示。
控制方案：
測試平臺伺服驅動器控制伺服電機單元采用公共直流母線技術，這種共用直流母線驅動器系統將通用驅動器的直流側連接在一起，實現系統在制動過程中產生的再生能源加以合理利用與回收，以達到對再生能量調配的目的。測試平臺供電控制方案如圖。
采用PXI數據采集板卡對系統壓力、流量和溫度等狀態參數進行實時采集，同時通過放大板，可實現待測液壓泵/馬達比例電磁鐵驅動。軟件部分由邏輯控制軟件和數據采集軟件組成。其中，邏輯部分軟件采用西門子TIA PORTAL V14進行邏輯程序編寫；數據采集部分軟件采用Labview軟件編譯，實現數據采集與記錄。
技術優勢：
1.針對行業常規液壓元件形成標準測試方案，并支持定制化開發。
2. 試驗臺設計應用功率回收、發動機特性模擬、靜音傳動等核心技術。
3.軟件部分功能強大，由邏輯控制軟件和數據采集軟件組成，能達到快速精準地控制系統與數據采集等目的。
應用領域：
用于工業液壓泵、液壓馬達性能指標測試，可以對液壓泵/馬達進行空載跑和、負載效率等特性測試。
